Schema van een kolengestookte thermische krachtcen poster

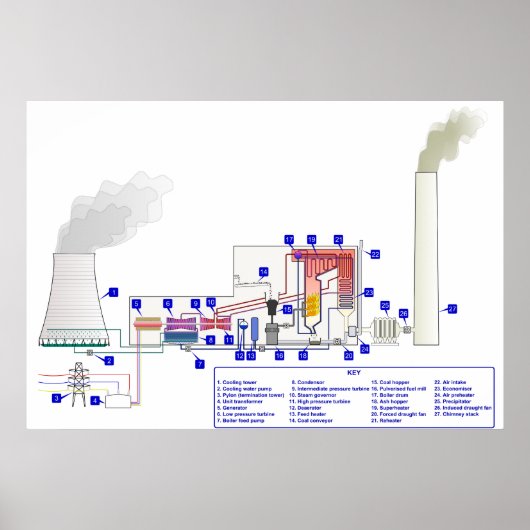

Steenkool wordt van een uitwendige schoorsteen (14) naar een zeer fijn poeder vervoerd door grote metalen bolletjes in de poedervormige brandstofoliefabriek (16). Daar wordt het gemengd met voorverwarmde lucht (24), aangedreven door de ventilator met geforceerde diepgang (20). Het mengsel van hete lucht en brandstof wordt onder hoge druk in de ketel geduwd, waar het snel ontbrandt. Water met een hoge zuiverheidsgraad stroomt verticaal naar de met de buis beklede wanden van de ketel, waar het stoom wordt en wordt doorgegeven aan de keteltrommel (17), waar de stoom van het resterende water wordt gescheiden. De stoom gaat door een spruitstuk in het dak van de trommel in het bijbehorende superverwarmingstoestel (19), waar de temperatuur en de druk snel stijgen tot ongeveer 200 en 570 °C, zodat de buiswanden rood worden. De stoom wordt naar de hogedrukturbine geleid (11), de eerste van een driefasig turbineproces. Een stoomregelklep (10) maakt het mogelijk zowel de turbine handmatig te regelen als het automatische instelpunt te volgen. De stoom is uitgeput uit de hogedrukturbine en wordt zowel bij druk als bij temperatuur teruggebracht naar het verwarmingstoestel met ketel (21). De opgewarmde stoom wordt vervolgens overgebracht naar de tussenliggende drukturbine (9) en vervolgens rechtstreeks naar de lagedrukset (6) geleid. De stoom, die nu weinig boven zijn kookpunt ligt, wordt in de condensor (8) thermisch in contact gebracht met koud water, waar de stoom snel weer in water wordt gegoten, waardoor er een bijna vacuüm ontstaat in de condensorborst. Het gecondenseerde water wordt vervolgens door een pomp (7) door een deaerator (12) geleid en voorverwarmd, eerst in een verwarmingstoestel (13) dat wordt aangedreven door stoom uit de hogedrukset en vervolgens in de economisers (23), voordat het wordt teruggevoerd naar de keteltrommel. Het water uit de condensor wordt in een koeltoren (1) besproeid, waardoor een zeer zichtbare pluim ontstaat, waarna het weer naar de koelwatercyclus wordt gepompt. De drie turbinesets worden gekoppeld aan dezelfde as als de elektrische generator (5) die een tussenspanning van het niveau genereert (doorgaans 20-25 kV). Deze wordt door de eenheidstransformator (4) opgevoerd tot een voor transmissie geschiktere spanning (doorgaans 250-500 kV) en wordt naar het transmissiesysteem gestuurd (3). Het uitlaatgas van de ketel wordt door de geïnduceerde ontwerpventilator (26) door een elektrostatische stofvanger (25) getrokken en vervolgens door de schoorsteenschoorsteen afgevuurd (27). De reproductierechten van het afbeelding zijn te vinden in de link onderaan deze beschrijving. Aanmelden bij de heer Rebates voor GRATIS en 12% besparen op elke zazzle bestelling, bovenop een bonus van 5,00 dollar Alle rechten voorbehouden; zonder vooroordelen, regres of kennisgeving (U.C. 1-308) Afbeelding Reproduction Rights: http://commons.wikimedia.org/wiki/File:PowerStation3.svg steenkool "fossiel fuel" "steenkool" "power plant" "steenkoolcentrale" "elektriciteitscentrale" "thermische plant" "thermische elektriciteitscentrale" "thermische elektriciteitscentrale op steenkoolbasis" "elektriciteitscentrale op fossiele brandstoffen" "plant" diagram "diagram elektriciteitscentrale" "diagram kolenplant" "indeling kolen plant" "steenkoolenergie"
