Structureel diagram van de "Space Probe Voyager" Poster

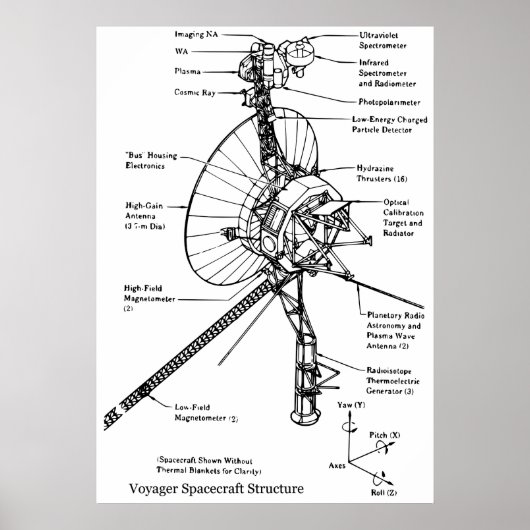

De structuur van het ruimtevaartuig van de Voyager - schematisch diagram. De hoogspanningsantenne met een diameter van 3,7 m (HGA) is bevestigd aan de holle, tienduizende polygonale elektronicabus, met de bolvormige tank binnen de hydrazinemotor. De Voyager Golden Record is aan een van de buszijden bevestigd. Het hoekige vierkant paneel rechts is het optische kalibratiedoel en de overtollige warmtestraler. De drie radioisotopenthermoelektrische generatoren (RTG's) worden van begin tot eind gemonteerd op de onderste boom. De twee planetaire radio- en plasmagolfantenne breiden diagonaal naar links en rechts uit. De triaxiale boom met een lengte van 13 meter Astromast breidt zich diagonaal naar links uit en houdt de twee magnetometers met een laag veld (MAG) vast; de magnetometers met een hoog veld blijven dicht bij de HGA. De kantelboom van het instrument die zich naar boven uitstrekt houdt van onder naar boven: het kosmische-ray-systeem links en de LECP-detector rechts met laag energieverbruik; de plasmamonspectrometer rechts; en het scanplatform dat om een verticale as draait. Het scanplatform bestaat uit: de infraroodinterferometer-spectrometer (IRIS) (grootste camera rechts bovenaan); de Ultraviolet-spectrometer (UVS) net boven de UVS; de twee beeldvormende wetenschapskoppencamera's (ISS) links van de UVS; en het fotopolarimetersysteem (PPS) onder het ISS. Voorgesteld voor het Engels Wikipedia:alternatieve tekst voor afbeeldingen: een ruimtesonde met cilindrisch lichaam en een groot parabool radiobantengerecht naar links gericht, een drie-element radio-isotoop thermoelektrische generator op een boom die zich uitstrekt, en wetenschappelijke instrumenten op een boom die zich uitbreidt. Een schijf wordt bevestigd aan het lichaam dat naar links gericht is. Een lange tri-axiale boom breidt zich onderaan en twee radiantenne breidt zich onderaan en onderaan net uit. De reproductierechten van het afbeelding zijn te vinden in de link onderaan deze beschrijving. Meld u aan bij de heer Rebates voor GRATIS en bespaar 12% op elke zazzle bestelling naast een bonus van 5,00 dollar Alle rechten voorbehouden; zonder vooroordelen, regres of kennisgeving (U.C. 1-308) Afbeelding Reproduction Rights: http://commons.wikimedia.org/wiki/File:Voyager_spacecraft_structure_vector.svg voyager "voyager schema" "voyager schematic" "voyager probe" "nasa voyager probe" " schema schema schematische " ruimteprobe " ruimtevaartprobe ruimtevaartuig satelliet nasa " ruimtevaartmissie " ruimteverkenning " " ruimtevaartastronomie ruimteastronomie ruimtevaartastronomie astronomische kosmologie
